ما مدى معرفتك بآلة تجميع المواد الخام؟

تُعد آلة خلط الركام من المعدات الأساسية في مصانع الخرسانة الثابتة، حيث تتحكم في الخطوة الأولى الحاسمة في إنتاج الخرسانة. تُعد قدرات القياس عالية الدقة التي تتمتع بها أساسية لضمان جودة خرسانة ثابتة. في حال حدوث أي انحراف في عملية الخلط، فلن ينتج عن الخلط اللاحق خرسانة مطابقة للمعايير.

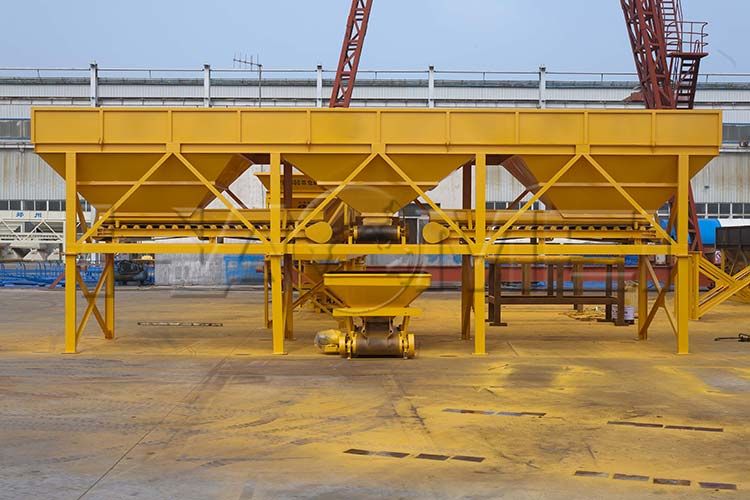

آلة تجميع الركام

الهيكل ومبدأ العمل

1. الهيكل

يتكون نظام التغذية من قادوس وجهاز تغذية. يُستخدم القادوس لتخزين المواد، حيث يتم تحديد الكمية والسعة بناءً على حجم آلة الخلط ومتطلبات الإنتاج. ينقل جهاز التغذية، الذي يتحكم فيه نظام التحكم، المواد إلى قادوس الوزن. غالبًا ما تستخدم آلات الخلط الصغيرة (مثل PLD800-1200) ناقلًا بحزام للتغذية، بينما قد تستخدم آلات الخلط الأكبر صمامات هوائية.

يُعد نظام الوزن المكون الأساسي، ويتكون من قادوس وزن، وجهاز تعليق، ومستشعر وزن، ووحدة تحكم في الخلط. يستقبل قادوس الوزن المواد، بينما يضمن جهاز التعليق استقرارها. يستشعر مستشعر الوزن وزن المادة آنيًا ويرسل إشارة إلى وحدة تحكم التجميع للمعالجة.

يُعد نظام التحكم الكهربائي جوهر التحكم في آلة التجميع، وهو المسؤول عن الوزن، والعرض، والتشغيل، والتنفيذ التلقائي لبرنامج التجميع. يتكون من وحدة تحكم تجميع ودائرة كهربائية عالية الجهد. بعد إدخال المشغل للمعلمات، يُنسق نظام التحكم المكونات المختلفة لإكمال التجميع الآلي.

2. مبدأ العمل

قبل التشغيل، تُضاف الرمال والحصى ومواد أخرى إلى قادوس التخزين باستخدام محمل (التشغيل اليدوي اختياري للمنشآت تحت الأرض). يُدخل المشغل تركيبة الخرسانة وفقًا للتعليمات، مع ضبط المواد غير المستخدمة على الصفر.

يبدأ الضغط على زر التجميع عملية التجميع التلقائي: يبدأ ناقل المادة الأولى (I) بنقل المادة الأولى إلى قادوس الوزن، ويتوقف عند الوصول إلى الوزن المحدد. ثم يبدأ ناقل المادة الثانية (II) في العمل، ويتوقف عند الوصول إلى مجموع القيم المحددة للمادتين الأولى والثانية. يبدأ ناقل المادة الثالثة بالعمل مجددًا، ويستمر حتى يتم تجميع جميع المواد. ثم تنتظر آلة التجميع. بالضغط على زر التفريغ، يقوم ناقل التفريغ بتفريغ المواد في قادوس الخلاط. بمجرد اكتمال التفريغ، يتوقف ناقل التفريغ، وتبدأ دورة التجميع التالية تلقائيًا، مما يضمن استمرارية التشغيل.

الميزات التقنية

قياس عالي الدقة: باستخدام مستشعرات وزن إلكترونية متطورة، يحقق النظام دقة وزن ثابتة من الفئة 4 مع خطأ أقل من 0.1%.

شريحة محول تناظري/رقمي متطورة: تستخدم بعض آلات التعبئة عالية الجودة شريحة محول تناظري/رقمي بتعديل تزايدي 24 بت. بالمقارنة مع محولات تحويل الجهد والتردد أو المحولات التناظرية/الرقمية ثنائية التكامل، توفر هذه الشريحة دقة أعلى، وأخذ عينات أسرع، وانحرافًا حراريًا أقل، وتشغيلًا أكثر موثوقية على المدى الطويل، مما يضمن استقرار النظام.

وظائف حماية وكشف شاملة: تتميز بحماية أوتوماتيكية بالكامل من التيار الزائد والجهد الزائد والصواعق، مما يلغي الحاجة إلى التدخل اليدوي. يتم الكشف عن أعطال المستشعر تلقائيًا، وعرض جهد الإشارة لسهولة استكشاف الأخطاء وإصلاحها. تُسهّل وظائف الاختبار الذاتي للإدخال والإخراج تصحيح الأخطاء واستكشاف الأخطاء وإصلاحها، مما يُحسّن كفاءة الصيانة.

إدارة شاملة للوصفات: يخزن نظام إدارة الوصفات وصفات ملموسة متعددة بشكل دائم، مما يوفر عرضًا واضحًا وتعديلًا سهلًا. يمكن للمشغلين الوصول إليها أو تعديلها بسرعة، مما يُحسّن الكفاءة.

التحكم التلقائي في السقوط: تُستخدم خوارزمية تصحيح موزونة لتصحيح السقوط تلقائيًا، مما يضمن دقة الحسابات ويمنع التذبذب. يمكن لقادوس الوزن عرض أقصى سعة تحميل له وإطلاق إنذار عند التحميل الزائد، مما يضمن التشغيل الآمن.

حماية كلمة المرور: تتطلب العمليات الرئيسية، مثل معايرة الميزان، ومعايير تكوين النظام، وإعدادات الوصفة، كلمة مرور لمنع التغييرات غير المصرح بها، مما يضمن استقرار التشغيل ودقة البيانات.

ذاكرة تلقائية للوزن الصافي والحالة: إزالة الوزن الصافي تلقائيًا أثناء التجميع تمنع التصاق المواد وانجرافها، مما يُحسّن الدقة.

معلمات الطراز

تتوفر آلات تجميع الركام بطرازات متعددة، ولكل منها معلمات مختلفة تناسب الاحتياجات المختلفة. تشمل الطرازات الشائعة PLD800 وPLD1200 وPLD1600. مع زيادة رقم الطراز، تزداد معلمات مثل سعة قادوس الوزن، وسعة قادوس التخزين، والإنتاجية وفقًا لذلك. يمكن للمستخدمين اختيار الطراز المناسب بناءً على مقياس إنتاجهم.

كيفية الاختيار

دقة الوزن: تُعد هذه الدقة مؤشرًا رئيسيًا. كلما قلّ الخطأ، زادت جودة الخرسانة استقرارًا. اختر معدات بدقة وزن ثابتة من الفئة 4 وخطأ قياس ديناميكي أقل من 2% لضمان نسب خلط دقيقة.

مطابقة السعة: اختر المواصفات بناءً على سعة مصنع الخلط. بالنسبة لمحطات الخلط الصغيرة، ضع في اعتبارك طرازات مثل PLD800 وPLD1200، أما بالنسبة للمحطات الكبيرة، فضع في اعتبارك طرازات مثل PLD2400 وPLD3200. يجب أن يتوافق عدد المواد التي يمكن خلطها مع الاحتياجات الفعلية للمواد.

المتانة: تؤثر متانة المكونات الرئيسية على عمر الخدمة وتكاليف الصيانة. تتطلب المستشعرات والمحركات والمكونات الأخرى جودة موثوقة، وثباتًا عاليًا، وعمرًا افتراضيًا طويلًا.

آلة تجميع الركام

الذكاء: يمكن للعملاء إعطاء الأولوية للأجهزة التي تدعم شبكات البيانات، وتخزين الوصفات، والتصحيح التلقائي، مما يتيح المراقبة عن بُعد، واستدعاء الوصفات بسرعة، وتصحيح الأخطاء في الوقت الفعلي.
